RB-A8-3
RBT
84774090

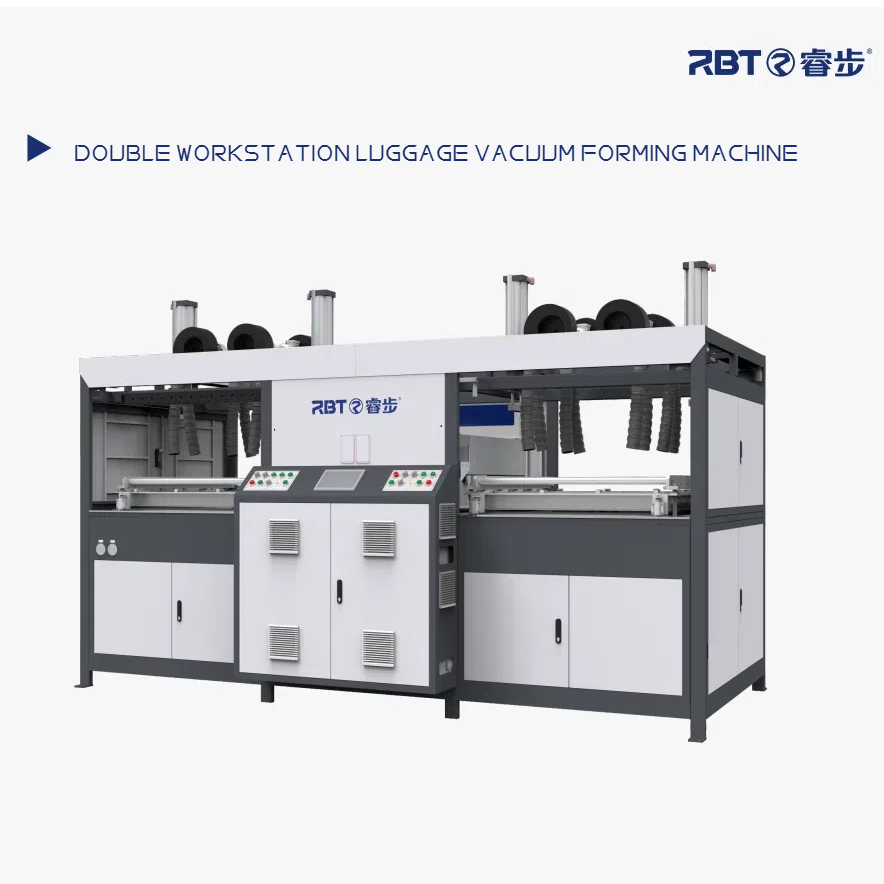

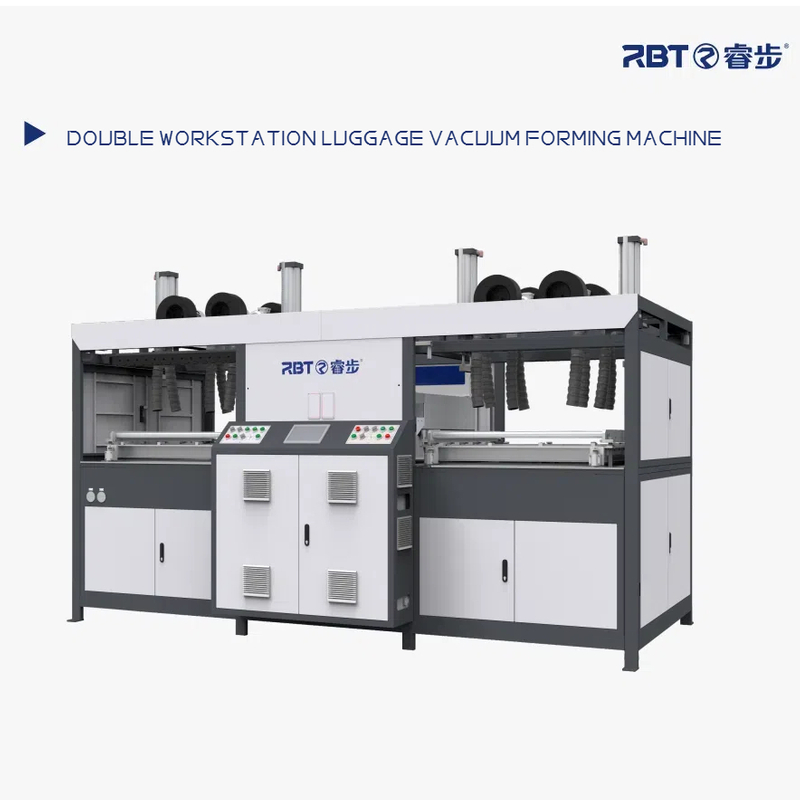

Diese 28-Zoll-Vakuumformmaschine für Gepäckboxen ist speziell für die Herstellung von großformatigen Koffern konzipiert. Es nutzt die Vakuumsaugtechnologie, um die erhitzten und erweichten Kunststoffplatten durch Luftdruck in stabile und leichte Kofferschalen zu formen.
Das Gerät verfügt über folgende Merkmale:
**Flexible Spezifikationen**: Speziell für 28-Zoll-Chassis entwickelt, mit kundenspezifischen Formen und Heizplattformen ausgestattet, unterstützt es die Größenanpassung und kann die Produktionsanforderungen von Chassis unterschiedlicher Größe erfüllen.
2. **Hohe Materialverträglichkeit**: Geeignet für ABS, PC, PP und andere thermoplastische technische Kunststoffe. Diese Materialien zeichnen sich durch eine hervorragende Schlag- und Verschleißfestigkeit aus und eignen sich daher ideal für die Herstellung hochwertiger Gehäuse und Schalen.
3. **Effizientes Heizsystem**: Nutzt elektrische Heiz- oder Infrarot-Heizmethoden mit präziser Temperaturregelung und gleichmäßiger Erwärmung, wodurch lokale Überhitzung oder unzureichende Erwärmung vermieden wird.
4. **Präzises Formsystem**: Basierend auf dem Vakuumsaugprinzip sorgt es dafür, dass das erweichte Blattmaterial eng an der Form haftet und so eine schnelle Formgebung erreicht wird. Zur Verbesserung der Konturgenauigkeit und Oberflächenbeschaffenheit ist eine optionale Druckluftunterstützungsfunktion erhältlich.

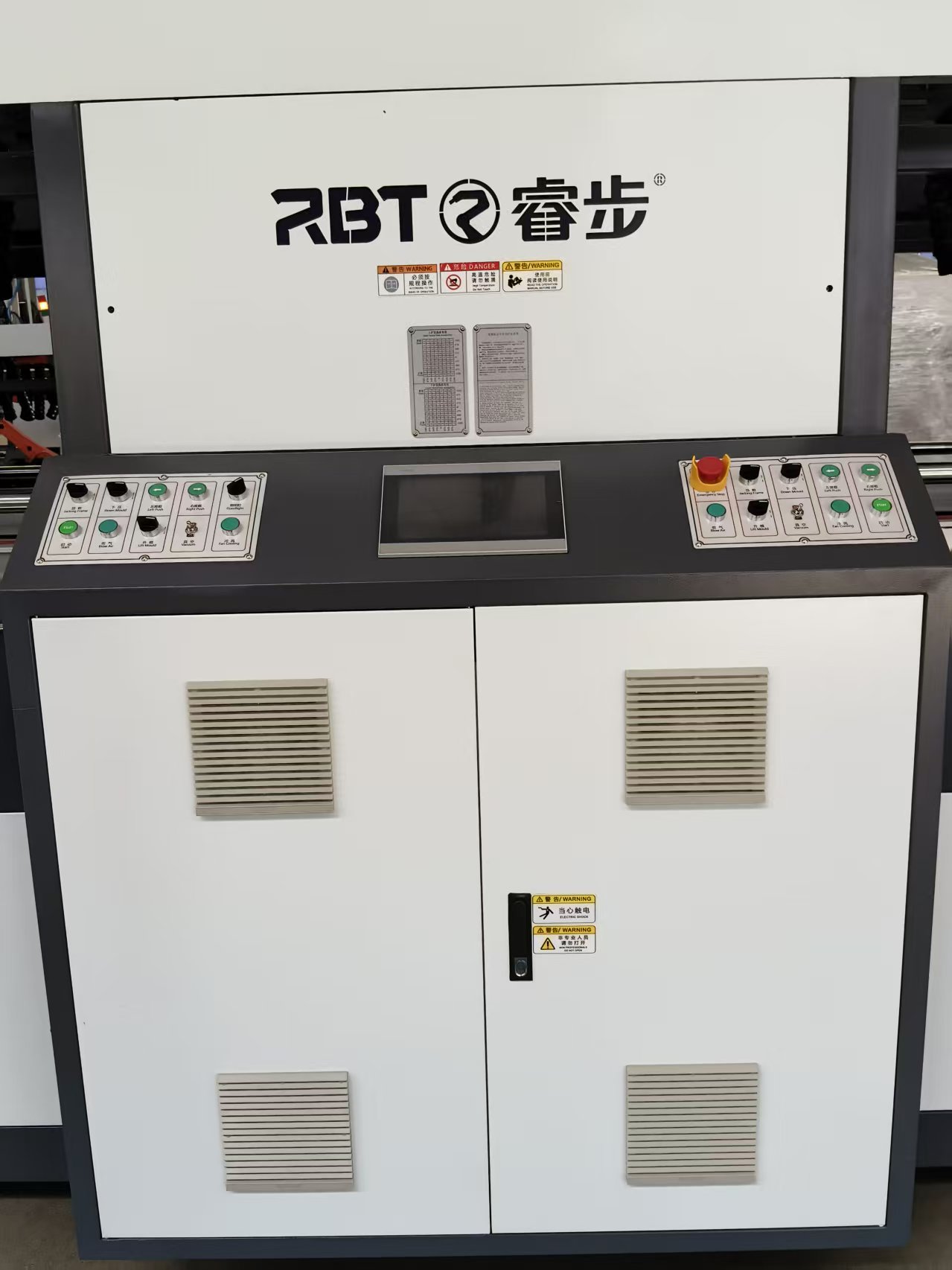

5. **Automatische Steuerung**: Das integrierte programmierbare SPS-Steuerungssystem sorgt für einen automatisierten Vollprozessbetrieb. Es ist mit einer berührungsbasierten Mensch-Maschine-Schnittstelle ausgestattet, die Parametereinstellung, Betriebsüberwachung und Fehlerdiagnose unterstützt.
6. **Sicherheit und Umweltschutz**: Ausgestattet mit mehreren Sicherheitsschutzmechanismen, einschließlich Übertemperaturschutz und Auslaufschutz, entspricht es den Umweltstandards. Durch die Optimierung des Energieverbrauchs und die Reduzierung der Abfallmengen wird eine nachhaltige Produktion unterstützt.

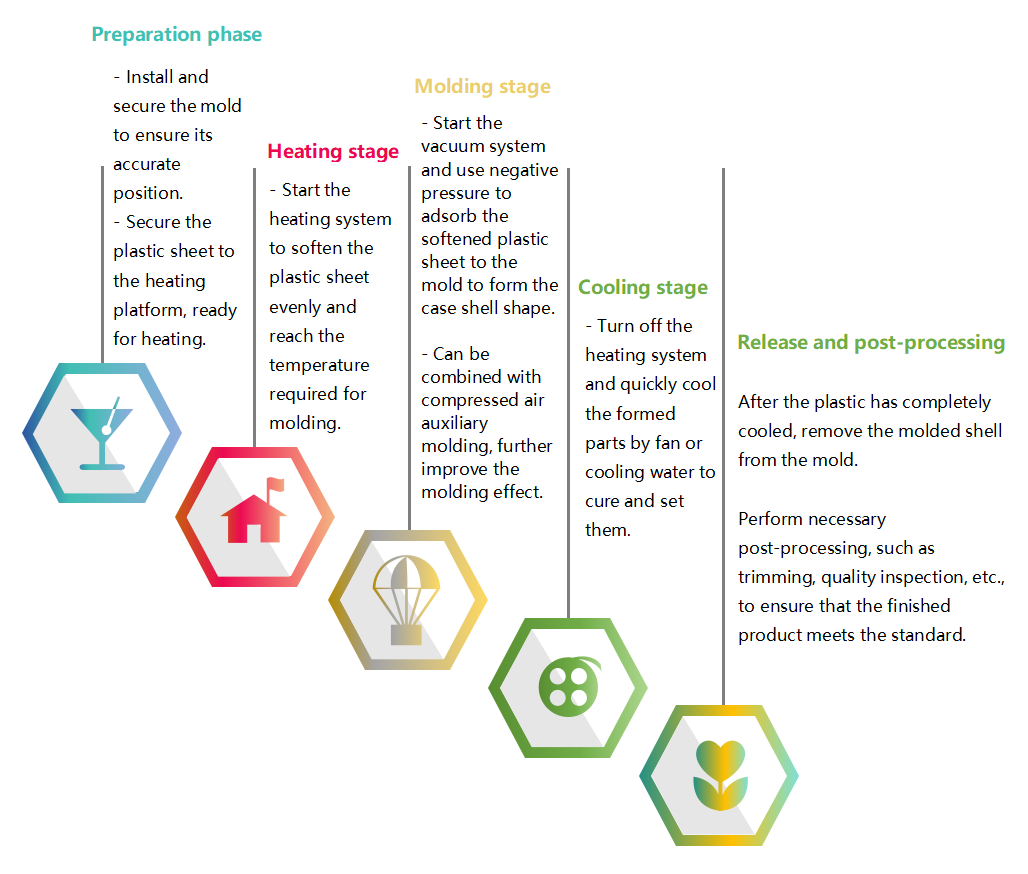

Betriebsablauf
**Hauptvorteile**:
Schnelle Reaktion, hohe Produktionskapazität; präzise Formgebung, stabile Produktgröße und einheitliches Erscheinungsbild; kompatibel mit verschiedenen Arten von Kunststoffplatten in Bezug auf Material, Dicke und Farbe und erfüllt unterschiedliche Marktanforderungen.
**Anwendungswert**:
Wird hauptsächlich in der Gepäckindustrie eingesetzt, insbesondere für die Herstellung von Koffern und Trolleys. Es ist eine ideale Lösung für die Herstellung hochwertiger und leichter Gepäckstücke.
NEIN. | Artikel | Modell | |||
RB-A8-1 (20 Zoll) | RB-A8-2 (24 Zoll) | RB-A8-3 （28 Zoll） | RB-A8-4 （30/32 Zoll） | ||
1 | Dimension | 2863 × 1700 × 2520 mm | 3187 × 1755 × 2520 mm | 3500 × 1966 × 2630 mm | 3600 × 2266 × 2630 mm |
2 | Gewicht | 2000 kg | 2350 kg | 2600 kg | 2800 kg |
3 | Leistungsspannung | 3-380 V (3 Phase 5-Linien） | 3-380 V (3 Phase 5-Linien） | 3-380 V (3 Phase 5-Linien） | 3-380 V (3 Phase 5-Linien） |
4 | Frequenz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
5 | Gesamtleistung | 38 kW | 50 kW | 59 kW | 59 kW |
6 | Heizkraft |
| 48 kW | 56 kW | 56 kW |
7 | Heizungsziegelspezifikation | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W |
8 | Heizrohrspezifikation | ∅ 22*/1,5 kW | ∅ 22*/1,5 kW | ∅ 22*/1,5 kW | ∅ 22*/1,5 kW |
9 | Spezifikation des oberen elektrischen Ofens | (innere) 680*980*110 mm | (innere) 815* 1005* 110 mm | (innere) 950* 1130* 110 mm | (innere) 1039* 1241* 110 mm |
10 | Oberer elektrischer Ofen (Heizungssteineanordnung) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | Spezifikation des unteren Elektroofens (Stein) | (innere) 680*980*45 mm | (innere) 815* 1005* 45 mm | (innere) 946* 1035* 45 mm | (innere) 1039* 1241* 45 mm |
12 | Bottom Electric Ofen (Heizungssteineanordnung) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | Unterofen (Anordnung des Heizrohrs) | 8+4+2 (vertikal) | 10+4+2 ( vertikal) | 14+4+2 ( vertikal ) | 16+4+2 (vertikal ) |
14 | Vakuumkapazität | 0,2 m³ | 0,3 m³ | 0,35 m³ | 0,4 m³ |
15 | Vakuumdruck | -0.07 ~ 0,09 mPa | |||
16 | Max Plastikblattspezifikation (L*W) | 830*610 mm | 960*747 mm | 960*885 mm | 1085*885 mm |
17 | Maximale Schimmelpilzgröße (l*w*h) | 600* 420* 190 mm | 690* 510* 190 mm | 780* 600* 190 mm | 840* 640* 190 mm |
18 | Maximale Rahmengröße (L*W) | 680*500 mm | 780*600 mm | 880*700 mm | 1035*830 mm |
19 | Blechmaterial und Dicke | ABS 、 PC usw. ； 1-4 mm | |||
20 | ABS-Gehäuse max. Ausgabe (Stück / H) | 110 | 105 | 90 | 80 |
21 | PC Case max. Ausgabe (PCS /H) | 85 | 80 | 70 | 60 |
22 | Luftdruck | 0,65 ~ 0,75 | |||
23 | Luftverbrauch | 550L/min | 650l/min | 800 l/min | 900 l/min |
24 | Power Spec | 3-380v+ n+ pe | 3-380v+ n+ pe | 3-380v+ n+ pe | 3-380v+ n+ pe |
25 | Power Line Spec | 4- 16mm²*1- 10 mm² | 4- 16mm²*1- 10 mm² | 4-35 mm²*1- 16mm² | |
Konfiguration
NEIN. | Artikel | Herkunft/Marke | Bemerkung |
1 | Ziegelheizung | chinesisch | |
2 | Pneumatisches Element | Taiwan Airtac | |
3 | Temperaturregelmodul | Shanghai Aoyi | Modulare Spannungseinstellung |
4 | Plc | Xinje | |
5 | Touch-Screen | Shenzhen Weinview | |
6 | Reiseschalter, Induktionsschalter | Japan Omron | |
7 | Antriebsmotor | Shenzhen Yankong | Präzisionsschrittmotor |
8 | Elektrisches Element | Frankreich Schneider/Zhejiang Zhengtai |
