24-Zoll-Vakuumformgerät mit Hartschalenkoffer

Anwendungsbereich:
Geeignet zum Vakuumformen und Thermoformen von Trolley-Gepäckkoffern wie PC, PC/ABS, ABS, PP usw.
Anwendungsbranche:
Gepäckkofferindustrie
ABS-Gehäuse max. Leistung (Stück / H) 110/105/90 für 20/24/28 Zoll
PC-Gehäuse max. Leistung (Stk./H) 85/80/70 für 20/24/28 Zoll

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
RB-A8-2
Produktmarke:
RBT
Produktcode:
84774090

Großserienproduktion Automatisierte Umformlösungen Reisegepäckausrüstung Maßgeschneiderte Gepäckformung Vakuumformtechnologie Industrielles Thermoformen

Produktbeschreibung

Technischer Parameter

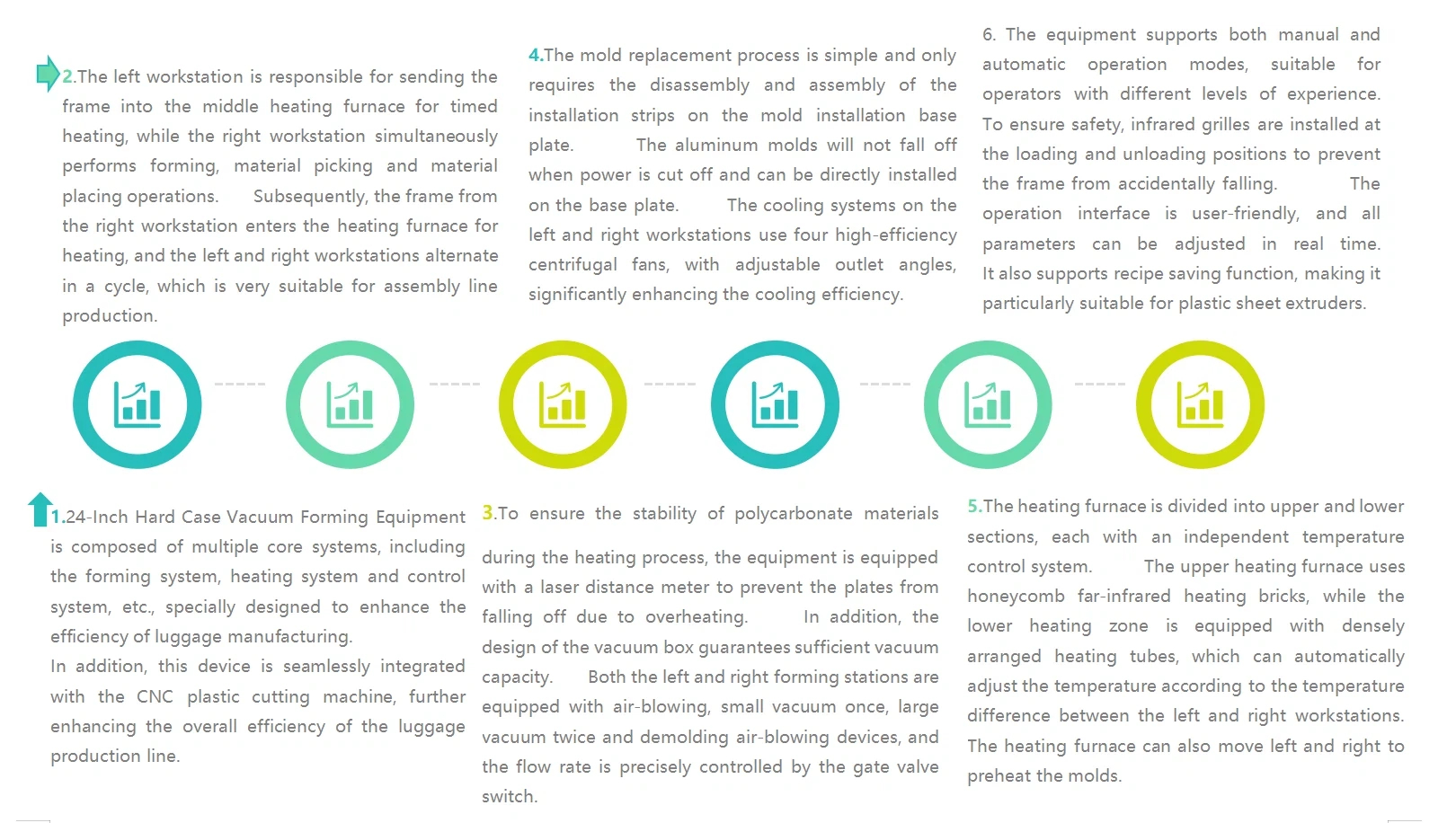

Diese 24-Zoll-Vakuumformmaschine steigert nicht nur die Produktionseffizienz bei der Gepäckherstellung, sondern beinhaltet auch innovative Technologie. Es integriert intelligente Steuerung, präzise Temperaturregelung und effiziente Formung. Dabei handelt es sich nicht um ein einzelnes Gerät, sondern um eine intelligente Lösung zur Optimierung der gesamten Produktionslinie.

1.Integrierter Linienbetrieb, Effizienzsteigerungen

Die tiefe Integration der Ausrüstung ermöglicht eine nahtlose Verbindung mit CNC-Schneidemaschinen, verbindet wichtige Produktionsprozesse und steigert die Gesamtleistungseffizienz vom Rohmaterial bis zum fertigen Produkt erheblich.

2. Zwei-Stationen-Wechsel, nahtlose Produktion

Der einzigartige Parallelverarbeitungs- und Wechselzyklusmechanismus ermöglicht den gleichzeitigen Ablauf der Lade-, Heiz- und Formprozesse, wodurch nahezu keine Wartezeit für den kontinuierlichen Betrieb erreicht wird und die Geräteauslastung erheblich verbessert wird.

3. Intelligente Steuerung, präzise Formgebung

Ausgestattet mit einer Laser-Abstandsmessung zur Echtzeitüberwachung und mehreren Präzisions-Luftstromsystemen stellt es sicher, dass die Tiefe und Details jedes Vakuumformprozesses stabil und konsistent bleiben, was effektiv eine hohe Produktqualität und eine niedrige Abfallrate gewährleistet.

4. Schneller Formwechsel und effiziente Kühlung

Das Design des Formwechsels ist äußerst einfach und verkürzt die Vorbereitungszeit erheblich. In Kombination mit dem richtungsverstellbaren, leistungsstarken Kühlsystem verkürzt es effektiv den Formzyklus und beschleunigt die Auftragsauslieferung.

5. Flexible Heizung, präzise Anpassung

Der Zweizonen-Heizofen mit unabhängiger Temperaturregelung oben und unten kann horizontal bewegt werden, um die Formen direkt vorzuwärmen. Es kann sich flexibel an unterschiedliche Materialeigenschaften und Verarbeitungsanforderungen anpassen und sorgt so für eine gleichmäßige und effiziente Erwärmung.

6. Sicher und einfach zu bedienen, sorgenfreier Betrieb

Es stehen benutzerfreundliche Optionen für den manuellen/automatischen Modus zur Verfügung, die für verschiedene Betriebsszenarien geeignet sind. Wichtige Arbeitspositionen sind mit einem Infrarot-Sicherheitsschutz ausgestattet, der durchdachte Sicherheit für Personal und Ausrüstung bietet.

NEIN.	Artikel	Modell
NEIN.	Artikel	RB-A8-1 (20 Zoll)	RB-A8-2 (24 Zoll)	RB-A8-3 （28 Zoll）	RB-A8-4 （30/32 Zoll）
1	Dimension	2863 × 1700 × 2520 mm	3187 × 1755 × 2520 mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630 mm
2	Gewicht	2000 kg	2350 kg	2600 kg	2800 kg
3	Leistungsspannung	3-380 V (3 Phase 5-Linien）	3-380 V (3 Phase 5-Linien）	3-380 V (3 Phase 5-Linien）	3-380 V (3 Phase 5-Linien）
4	Frequenz	50 Hz	50 Hz	50 Hz	50 Hz
5	Gesamtleistung	38 kW	50 kW	59 kW	59 kW
6	Heizkraft	35 kW	48 kW	56 kW	56 kW
7	Heizungsziegelspezifikation	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W
8	Heizrohrspezifikation	∅ 22*/1,5 kW	∅ 22*/1,5 kW	∅ 22*/1,5 kW	∅ 22*/1,5 kW
9	Spezifikation des oberen elektrischen Ofens	(innere) 680980110 mm	(innere) 815* 1005* 110 mm	(innere) 950* 1130* 110 mm	(innere) 1039* 1241* 110 mm

10	Oberer elektrischer Ofen (Heizungssteineanordnung)	5*7	6*8	7*8	7*9
11	Spezifikation des unteren Elektroofens (Stein)	(innen) 68098045mm	(innere) 815* 1005* 45 mm	(innere) 946* 1035* 45 mm	(innen) 1039* 1241*45mm
12	Unterer Elektroofen (Heizsteinanordnung)	5*6	6*7	7*8	7*9
13	Unterofen (Anordnung des Heizrohrs)	8+4+2 (vertikal)	10+4+2 ( vertikal)	14+4+2 ( vertikal )	16+4+2 (vertikal )
14	Vakuumkapazität	0,2 m³	0,3 m³	0,35 m³	0,4 m³
15	Vakuumdruck	-0.07 ~ 0,09 mPa
16	Max Plastikblattspezifikation (L*W)	830*610 mm	960*747 mm	960*885 mm	1085*885 mm
17	Maximale Schimmelpilzgröße (lwh)	600* 420* 190 mm	690* 510* 190 mm	780* 600* 190 mm	840* 640* 190 mm
18	Maximale Rahmengröße (L*W)	680*500 mm	780*600 mm	880*700 mm	1035*830 mm
19	Blechmaterial und Dicke	ABS 、 PC usw. ； 1-4 mm
20	ABS-Gehäuse max. Ausgabe (Stück / H)	110	105	90	80
21	PC Case max. Ausgabe (PCS /H)	85	80	70	60
22	Luftdruck	0,65 ~ 0,75
23	Luftverbrauch	550L/min	650l/min	800 l/min	900 l/min
24	Power Spec	3-380v+ n+ pe	3-380v+ n+ pe	3-380v+ n+ pe	3-380v+ n+ pe
25	Power Line Spec	4- 16mm²*1- 10 mm²	4- 16mm²*1- 10 mm²	4-35 mm²*1- 16mm²

Konfiguration

NEIN.	Artikel	Herkunft/Marke	Bemerkung
1	Ziegelheizung	chinesisch
2	Pneumatisches Element	Taiwan Airtac
3	Temperaturregelmodul	Shanghai Aoyi	Modulare Spannungseinstellung
4	Plc	Xinje
5	Touch-Screen	Shenzhen Weinview
6	Reiseschalter, Induktionsschalter	Japan Omron
7	Antriebsmotor	Shenzhen Yankong	Präzisionsschrittmotor
8	Elektrisches Element	Frankreich Schneider/Zhejiang Zhengtai
