24-Zoll-Gepäck-Vakuumformmaschine

Anwendungsbereich:
Geeignet zum Vakuumformen und Thermoformen von Trolley-Gepäckkoffern wie PC, PC/ABS, ABS, PP usw.
Anwendungsbranche:
Gepäckkofferindustrie
ABS-Gehäuse max. Leistung (Stück / H) 110/105/90 für 20/24/28 Zoll
PC-Gehäuse max. Leistung (Stk./H) 85/80/70 für 20/24/28 Zoll

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
RB-A8-2
Produktmarke:
RBT
Produktcode:
84774090

Koffer-Vakuum-Tiefziehmaschine Gepäck-Vakuumformmaschine Kofferherstellungsmaschine Gepäckproduktionslinie Kunststoff-Blasformmaschine Vakuumformmaschine für Hartkoffer Vollautomatische Formmaschine für ABS-PC-Kunststoffplatten Komplette Produktionsmaschine für ABS-PC-Gepäcktaschen Thermoformmaschine für Kunststoffplatten Kunststoffgepäckmaschinen

Produktbeschreibung

Technischer Parameter

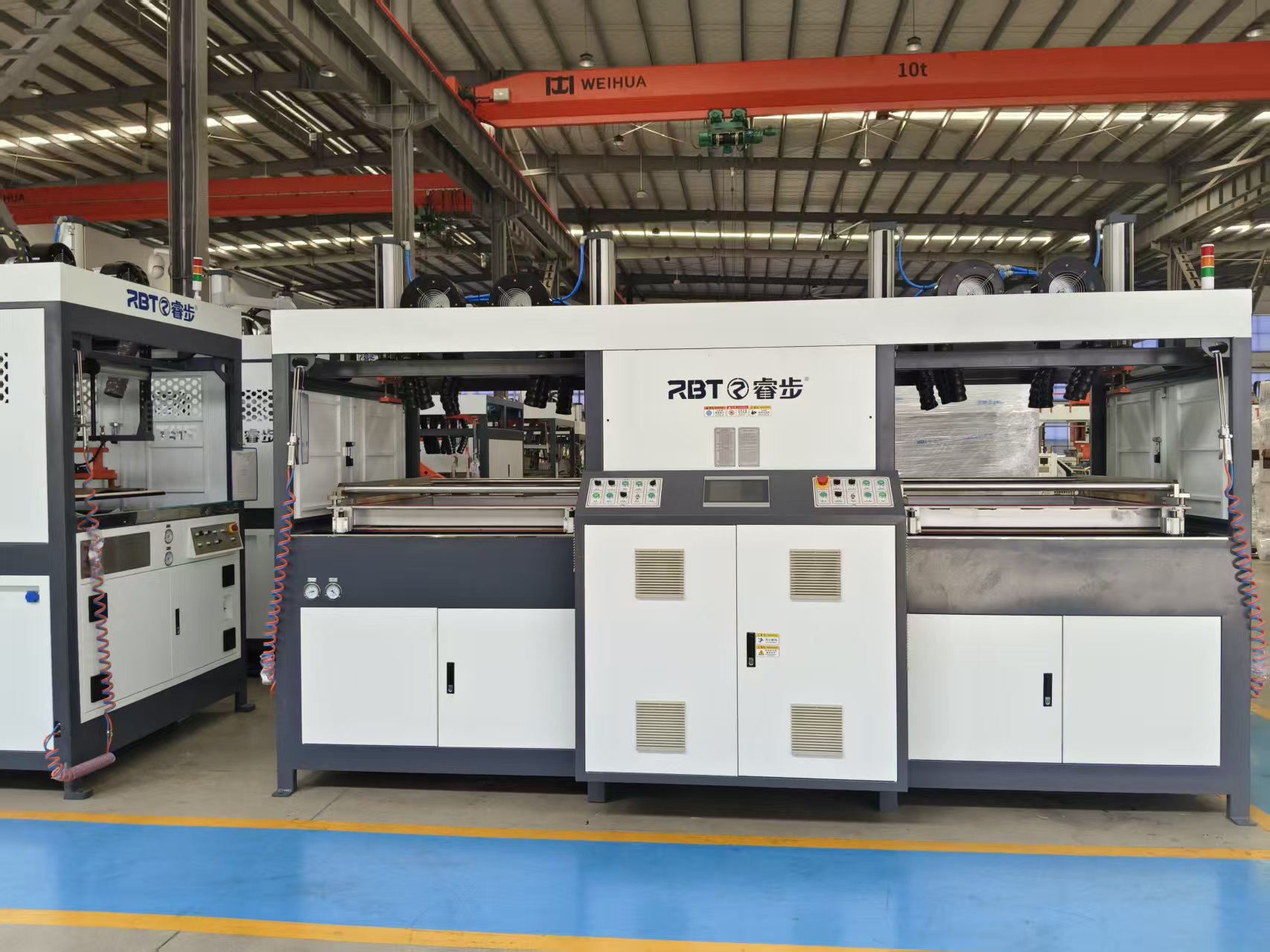

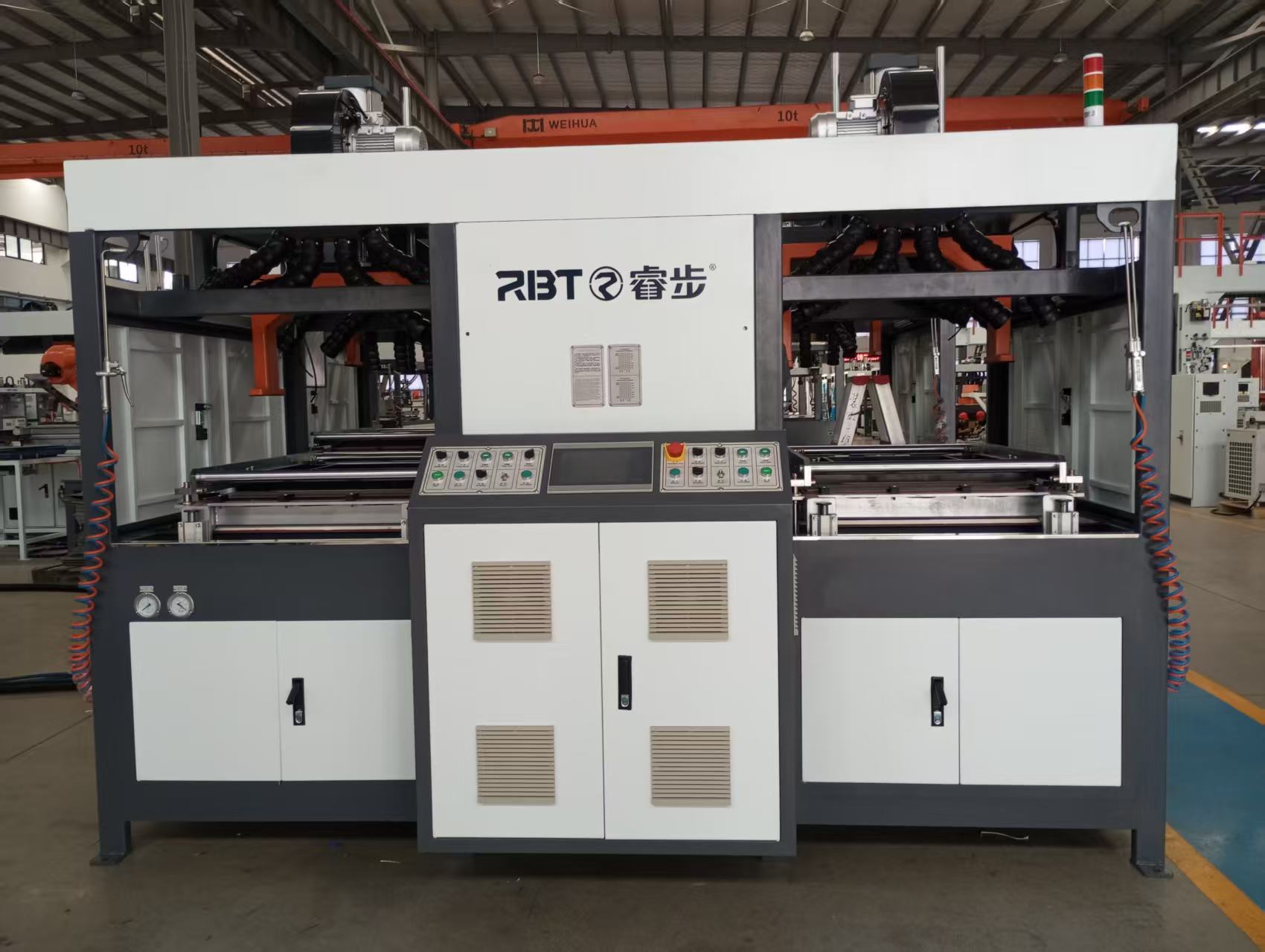

1.Die 24-Zoll-Vakuumformmaschine für Gepäckboxen integriert drei Hauptsysteme und ist speziell für die Gepäckproduktion konzipiert. Die Anlage arbeitet mit zwei Arbeitsstationen, die ihre Aufgaben abwechseln: Während die linke Arbeitsstation zuführt und heizt, führt die rechte Arbeitsstation gleichzeitig den Umformprozess und den Materialaustausch durch. Anschließend werden die Rollen der beiden Stationen getauscht, sodass ein kontinuierlicher Produktionszyklus entsteht.

2. Das Gerät überwacht kontinuierlich den Erwärmungsstatus des Blechmaterials mithilfe eines Laser-Entfernungsmessers, um Verformungen aufgrund von Überhitzung zu verhindern. Das Vakuumsystem wurde speziell entwickelt, um eine ausreichende Saugkraft zu gewährleisten. Jeder Arbeitsplatz ist mit einer mehrstufigen Luftstromregelung ausgestattet und die Blas- und Vakuumprozesse können über Absperrschieber präzise eingestellt werden.

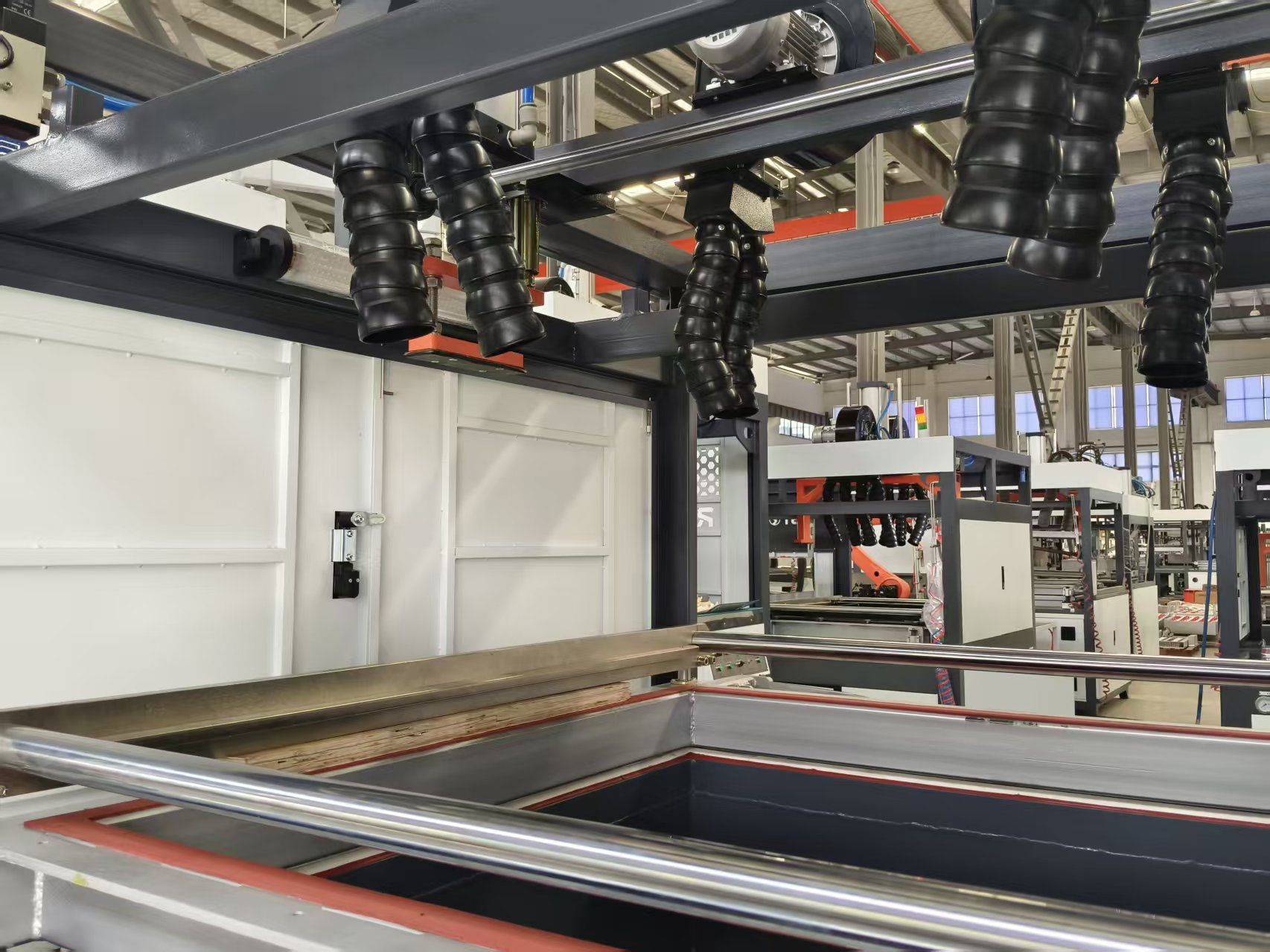

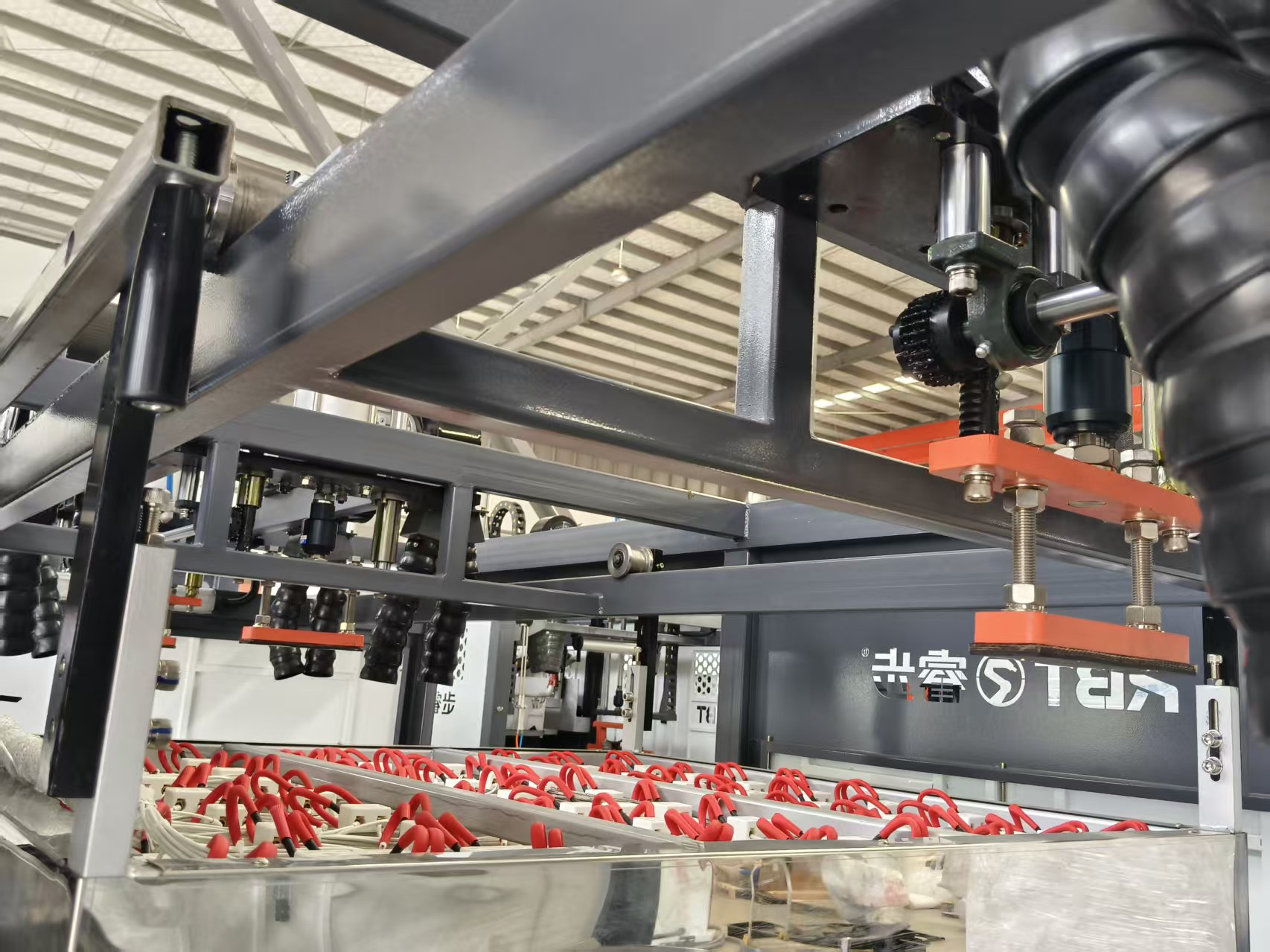

3. Der Formwechsel ist sehr praktisch. Die Aluminiumformen können direkt installiert werden und fallen auch bei Stromausfall nicht herunter. Das Kühlsystem verwendet vier Sätze von Radialventilatoren mit einstellbarem Winkel, die eine bemerkenswerte Effizienz aufweisen. Der Heizofen wird unabhängig voneinander auf verschiedenen Ebenen für den oberen und unteren Bereich gesteuert, sodass die Formen horizontal vorgewärmt werden können und die Temperatur automatisch an den Temperaturunterschied zwischen den beiden Stationen angepasst wird.

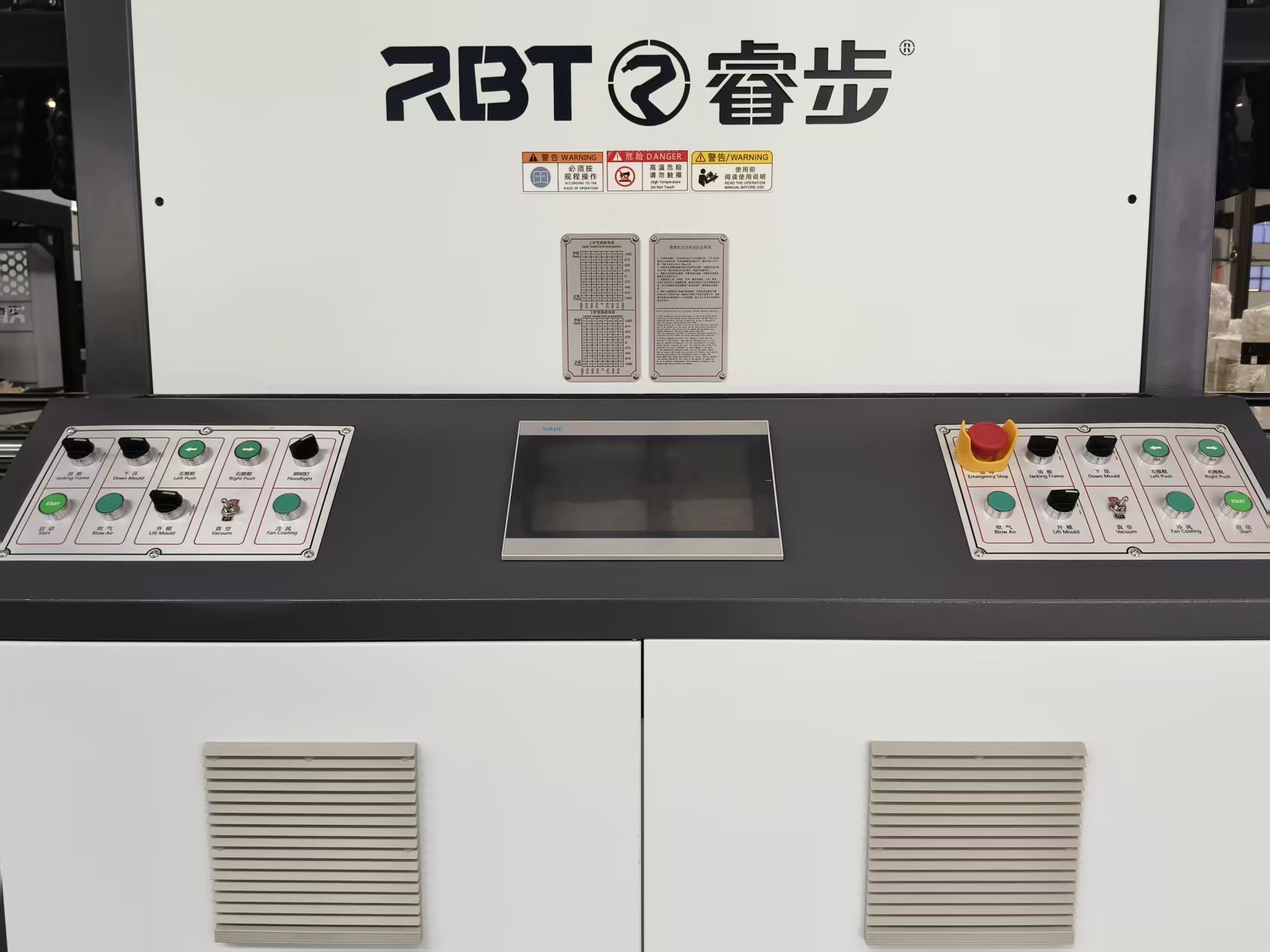

4. Das Gerät unterstützt sowohl den manuellen als auch den automatischen Betrieb und ist mit einem Sicherheitsgitter ausgestattet, um Unfälle zu vermeiden. Die Mensch-Maschine-Schnittstelle ist benutzerfreundlich und unterstützt die Parameteranpassung und Rezeptspeicherung in Echtzeit. Es eignet sich besonders für Unternehmen, die Kunststoffplatten herstellen. Darüber hinaus kann es mit einer CNC-Schneidemaschine verbunden werden, um die Gesamteffizienz der Produktionslinie weiter zu steigern.

NEIN.	Artikel	Modell
NEIN.	Artikel	RB-A8-1 (20 Zoll)	RB-A8-2 (24 Zoll)	RB-A8-3 （28 Zoll）	RB-A8-4 （30/32 Zoll）
1	Dimension	2863 × 1700 × 2520 mm	3187 × 1755 × 2520 mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630 mm
2	Gewicht	2000 kg	2350 kg	2600 kg	2800 kg
3	Leistungsspannung	3-380 V (3 Phase 5-Linien）	3-380 V (3 Phase 5-Linien）	3-380 V (3 Phase 5-Linien）	3-380 V (3 Phase 5-Linien）
4	Frequenz	50 Hz	50 Hz	50 Hz	50 Hz
5	Gesamtleistung	38 kW	50 kW	59 kW	59 kW
6	Heizkraft	35 kW	48 kW	56 kW	56 kW
7	Heizungsziegelspezifikation	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W
8	Heizrohrspezifikation	∅ 22*/1,5 kW	∅ 22*/1,5 kW	∅ 22*/1,5 kW	∅ 22*/1,5 kW
9	Spezifikation des oberen elektrischen Ofens	(innere) 680980110 mm	(innere) 815* 1005* 110 mm	(innere) 950* 1130* 110 mm	(innere) 1039* 1241* 110 mm

10	Oberer elektrischer Ofen (Heizungssteineanordnung)	5*7	6*8	7*8	7*9
11	Spezifikation des unteren Elektroofens (Stein)	(innen) 68098045mm	(innere) 815* 1005* 45 mm	(innere) 946* 1035* 45 mm	(innen) 1039* 1241*45mm
12	Unterer Elektroofen (Heizsteinanordnung)	5*6	6*7	7*8	7*9
13	Unterofen (Anordnung des Heizrohrs)	8+4+2 (vertikal)	10+4+2 ( vertikal)	14+4+2 ( vertikal )	16+4+2 (vertikal )
14	Vakuumkapazität	0,2 m³	0,3 m³	0,35 m³	0,4 m³
15	Vakuumdruck	-0.07 ~ 0,09 mPa
16	Max Plastikblattspezifikation (L*W)	830*610 mm	960*747 mm	960*885 mm	1085*885 mm
17	Maximale Schimmelpilzgröße (lwh)	600* 420* 190 mm	690* 510* 190 mm	780* 600* 190 mm	840* 640* 190 mm
18	Maximale Rahmengröße (L*W)	680*500 mm	780*600 mm	880*700 mm	1035*830 mm
19	Blechmaterial und Dicke	ABS 、 PC usw. ； 1-4 mm
20	ABS-Gehäuse max. Ausgabe (Stück / H)	110	105	90	80
21	PC Case max. Ausgabe (PCS /H)	85	80	70	60
22	Luftdruck	0,65 ~ 0,75
23	Luftverbrauch	550L/min	650l/min	800 l/min	900 l/min
24	Power Spec	3-380v+ n+ pe	3-380v+ n+ pe	3-380v+ n+ pe	3-380v+ n+ pe
25	Power Line Spec	4- 16mm²*1- 10 mm²	4- 16mm²*1- 10 mm²	4-35 mm²*1- 16mm²

Konfiguration

NEIN.	Artikel	Herkunft/Marke	Bemerkung
1	Ziegelheizung	chinesisch
2	Pneumatisches Element	Taiwan Airtac
3	Temperaturregelmodul	Shanghai Aoyi	Modulare Spannungseinstellung
4	Plc	Xinje
5	Touch-Screen	Shenzhen Weinview
6	Reiseschalter, Induktionsschalter	Japan Omron
7	Antriebsmotor	Shenzhen Yankong	Präzisionsschrittmotor
8	Elektrisches Element	Frankreich Schneider/Zhejiang Zhengtai
